（隔離器本身無需電源供電）是利用輸入回路中的信號電流對該儀表進行供電（指在信號隔離器內部取了部分輸入信號的能量來驅動隔離器工作），無需外接任何電源。信號隔離器接線圖。

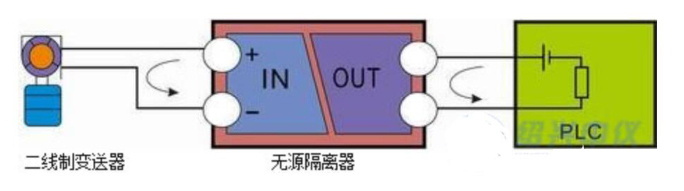

  無源信號隔離器接線圖：

  有源信號隔離器（隔離器本身需要電源供電，常規電源為DC24V），在控制系統內使用有源信號隔離器， 需要在控制系統的控制柜內要安裝信號隔離器和支持信號隔離器工作的電源。若使用無源隔離器，既起到了信號隔離的作用又不需要使用支持隔離器工作的電源，這樣就可以節省三分之一的布線工作量、電源電纜和電源本身的費用。信號隔離器接線圖

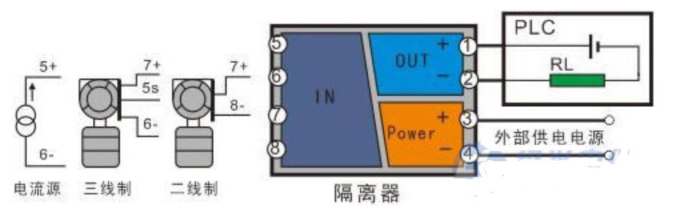

  有源信號隔離器接線圖：
